CAB

ETIKETTENDRUCKER

MACH 4S | EOS | SQUIX

HERMES Q | HERMES C | PX Q

MACH 4S

Etikettendrucker für den Industrieeinsatz

Die MACH 4S besitzen alle Funktionen eines Industriedruckers  mit einem breiten Anwendungsbereich.



Die Druckmechanik und das Gehäuse sind aus hochwertigen Materialien gefertigt und in Form und Funktion perfekt aufeinander abgestimmt. Beste Bedienung bietet das große, farbige Touchdisplay  mit selbsterklärenden Symbolen. Etiketten und Transferfolien werden einfach von vorne eingelegt. Die zentrierte Etikettenführung erübrigt Justagen.



Auf dem Hightech-Elektronikboard sind serienmäßig alle erforderlichen Schnittstellen integriert und für jeden Anschluss vorbereitet.

  • zuverlässiges und schnelles Drucken

  • präziser Eindruck

  • kompaktes, ansprechendes Design

  • einfache Bedienung

  • geringer Platzbedarf

Schnittstellen für MACH4S:

  • RS232C 1.200 bis 230.400 Baud/8 Bit

  • USB 2.0 Highspeed Speed Device für PC

  • Ethernet 10/100 Base-T

  • 2x USB Host auf der Rückseite LPD, IPv4, RawIP-Printing, DHCP, HTTP/HTTPS, FTP/FTPS,  SMTP, SNMP, TIME, NTP, Zeroconf, SOAP-Webservice, VNC

  • für Peripherieanschluss für Schneidemesser oder Spendefunktion Service Key, USB-Speicherstick, Tastatur, Barcodescanner,  USB-Bluetooth-Adapter, USB-WLAN-Stick



Typ B mit Abreißkante

Alle Materialien können bedruckt werden, die auf Rollen  oder Spulen gewickelt bzw. Leporello gefaltet sind.

Etikettendrucker

Druckauflösung (dpi)

Druckgeschwindigkeit (bis mm/s)

Druckbreite (bis mm)

MACH 4.3S

203

250

104

MACH 4.3S

300

250

108,4

Etikettendrucker

Druckauflösung (dpi)

Druckgeschwindigkeit (bis mm/s)

Druckbreite (bis mm)

MACH 4S

300

300

105,7

MACH 4S

600

150

105,7



Typ P mit Spendefunktion

Alle Materialien können bedruckt werden, die auf Rollen  oder Spulen gewickelt bzw. Leporello gefaltet sind.  Zusätzlich können die Etiketten gespendet werden.

Etikettendrucker

Druckauflösung (dpi)

Druckgeschwindigkeit (bis mm/s)

Druckbreite (bis mm)

Etikettenhöhe (ab mm)

MACH 4.3S



203

250

104

12

MACH 4.3S

300

250

108,4

12

Etikettendrucker

Druckauflösung (dpi)

Druckgeschwindigkeit (bis mm/s)

Druckbreite (bis mm)

Etikettenhöhe (ab mm)

MACH 4S

300

300

105,7

12

MACH 4S

600

150

105,7

12



Typ C mit Schneidemesser

Etikettendrucker

Druckauflösung (dpi)

Druckgeschwindigkeit (bis mm/s)

Druckbreite (bis mm)

Schnittlänge (ab mm)

Durchlasshöhe

Schnitte/min, ohne Material bis

Druckstopp bei

MACH 4.3S

203

250

104

12

2,5

100

Messerendlage nicht erreicht

MACH 4.3S

300

250

180,4

12

2,5

100

Etikettendrucker

Druckauflösung (dpi)

Druckgeschwindigkeit (bis mm/s)

Druckbreite (bis mm)

Schnittlänge (ab mm)

Durchlasshöhe

Schnitte/min, ohne Material bis

Druckstopp bei

MACH 4S

300



300



105,7

12

2,5

100

MACH 4S

600

150

105,7

12

2,5

100

Messerendlage nicht erreicht



EOS

Etikettendrucker mit höchstem Bedienkomfort

Ein Konzept, zwei Größen

Die EOS-Serie vereint alle Funktionen eines soliden Etikettendruckers mit höchstem Bedienkomfort.

eos2, der Kompakte

für Etikettenrollen bis zu einem Durchmesser von 152 mm

Etikettendrucker

Druckauflösung

Druckgeschwindigkeit (bis mm/s)

Druckbreite (bis mm)

Etikettenrolle Durchmesser (bis mm)

Spannung

eos2

203

150

108

152

100-240 V

eos2

300

150

105,7

152

100 - 240 V

eos5 für große Etikettenrollen

für Etikettenrollen bis zu einem Durchmesser von 203 mm

Etikettendrucker

Druckauflösung

Druckgeschwindigkeit (bis mm/s)

Druckbreite (bis mm)

Etikettenrolle Durchmesser (bis mm)

Spannung



Schnittstellen für EOS:

  • RS232C 1.200 bis 230.400 Baud/8 Bit

  • USB 2.0 Highspeed Slave für PC

  • Ethernet 10/100 Base-T, LPD, IPv4, RawIP-Printing, DHCP, HTTP/HTTPS, FTP/FTPS, SMTP, SNMP, TIME, NTP, Zeroconf, SOAP-Webservice, VNC

  • 1 x USB Host am Bedienfeld für Service Key oder USB-Speicherstick

  • 2 x USB Host auf der Rückseite für  Service Key, USB-Speicherstick, Tastatur, arcodescanner, USB-Bluetooth-Adapter, USB-WLAN-Stick, externes Bedienfeld

  • USB-WLAN-Stick 2,4 GHz 802.11b/g/n

  • USB-WLAN-Stick 2,4 GHz 802.11b/g/n + 5 GHz 802.11a/n/ac, Hotspot oder Infrastructure Mode

  • USB-Bluetooth-Adapter

  • Peripherieanschluss USB Host, 24 VDC

MOBIL DRUCKEN

In der Produktion, im Lager oder in der Landwirtschaft, überall dort, wo Etiketten benötigt werden und keine  Steckdose für den Stromanschluss vorhanden ist.  Mit 24 V Eingangsspannung kann der Drucker  aus jedem leistungsstarken Akku versorgt werden.

SQUIX

Etikettendrucker für den Industrieeinsatz

Die professionellen SQUIX-Industriedrucker sind die Weiterentwicklung der erfolgreichen Druckerserie A+. Sie kommen in einem breiten Anwendungsgebiet zum Einsatz. Ihre Entwicklung ist konsequent auf  einfache und intuitive Bedienung und hohe Zuverlässigkeit ausgerichtet.


Die Druckmechanik und das Gehäuse sind aus hochwertigen Materialien gefertigt und perfekt in Form und Funktion aufeinander abgestimmt. Umfangreiche Peripherie und Software ermöglichen kundenspezifische Lösungen.


Ob im Stand-alone-Einsatz, als PC-Anwendung oder in einem Netzwerk  – die robusten SQUIX-Drucker sind jeder Anforderung gewachsen. Der Highspeed-Prozessor sorgt für schnelle Verarbeitung eines Druckjobs  und stellt das angeforderte Etikett sofort zur Verfügung.

  • innovative Technologie

  • einfache Bedienung

  • präziser Eindruck  zuverlässiges und schnelles Drucken

  • kompaktes, ansprechendes Design

  • höchste Qualitätsansprüche



Der Schmale

für kleinere Etiketten bei geringer Aufstellfläche

Etikettendrucker

Druckauflösung (dpi)

Druckgeschwindigkeit (bis mm/s)

Druckbreite (bis mm)

SQUIX 2

300

250

56,9

SQUIX 2

600

150

54,1



Der Universelle

Etikettendrucker

Druckauflösung (dpi)

Druckgeschwindigkeit (bis mm/s)

Druckbreite (bis mm)

SQUIX 4.3

203

300

104

SQUIX 4.3

300

250

108,4

Etikettendrucker

Druckauflösung (dpi)

Druckgeschwindigkeit (bis mm/s)

Druckbreite (bis mm)

SQUIX 4

300

300

105,7

SQUIX 4

600

150

105,7



Der Breite

für Odette- und UCC-Etiketten in Logistikanwendungen

Etikettendrucker

Druckauflösung (dpi)

Druckgeschwindigkeit (bis mm/s)

Druckbreite (bis mm)

SQUIX 6.3

300

250

162,6

Basisversion

Zum Drucken auf Etiketten  und Endlosmaterial, auf Rollen gewickelt oder Leporello gefaltet. Das Material wird an der gezackten Abreißkante getrennt.  Optional kann es geschnitten oder extern aufgewickelt werden.

Schnittstellen für SQUIX:

  • RS232C 1.200 bis 230.400 Baud/8 Bit

  • USB 2.0 Highspeed Speed Device für PC

  • Ethernet 10/100 Base-T LPD, IPv4, IPv6, RawIP-Printing, DHCP, HTTP, FTP, SMTP, SNMP,  TIME, NTP, Zeroconf, SOAP-Webservice

  • 1 x USB Host am Bedienfeld für  ervice Key oder USB-Speicherstick

  • 1 x USB Host am Bedienfeld für USB-WLAN-Stick 2,4 GHz 802.11b/g/n

  • 2 x USB Host auf der Rückseite für Service Key, USB-Speicherstick, Tastatur, Barcodescanner, USB-Bluetooth-Adapter, USB-WLAN-Stick

  • WLAN 802.11b/g/n, Hotspot oder Infrastructure Mode GHz 2,4/5

  • Peripherieanschluss USB Host, 24 VDC

  • Digitale I/O mit 8 Ein- und Ausgängen Spende-/Basisgeräte

Spendeversionen P

Zusätzlich zur Basisversion m Drucken auf Etiketten  und Endlosmaterial, auf Rollen gewickelt oder Leporello gefaltet. Das Material wird an der gezackten Abreißkante getrennt.  Optional kann es geschnitten oder extern aufgewickelt werden.



HERMES Q

Druck- und Etikettiersysteme für automatisches Drucken und Etikettieren in Fertigungslinien

Der Schmale | Der Universelle | Der Breite

Der Schmale

für kleinere Etiketten

Etikettendrucker

Druckauflösung (dpi)

Druckgeschwindigkeit (bis mm/s)

Druckbreite (bis mm)

Etikettenrolle Durchmesser (bis mm)

Etikettenbreite (bis mm)

Q2

300

300

56,9

205/305

58

Q2

600

150

54,1

205/305

58

Schnittstellen für Hermes Q:

  • RS232C 1.200 bis 230.400 Baud/8 Bit

  • USB 2.0 Hi-Speed Device für PC-Anschluss

  • Ethernet 10/100 Base-T,  LPD, IPv4, IPv6, RawIP-Printing, DHCP, HTTP, FTP, SMTP, SNMP, TIME, NTP, Zeroconf, SOAP-Webservice

  • 1 x USB Host am Bedienfeld für Service Key, USB-Speicherstick, USB-WLAN-Stick, USB-Bluetooth-Adapter

  • 2 x USB Host auf der Rückseite für Tastatur, Barcodescanner, USB-Speicherstick, Meldeleuchte, USB-WLAN-Stick, USB-WLAN-Stick mit Stabantenne, USB-Bluetooth-Adapter, externes Bedienfeld

  • Peripherieanschluss USB Host, 24 VDC

  • Digitale I/O mit 10 Ein- und 11 Ausgängen

  • Externer Not-Halt

  • Einschaltventil der Druckluftwartungseinheit




Der Universelle

Das meistverkaufte Industriegerät mit umfangreichem Zubehör

Etikettendrucker

Druckauflösung (dpi)

Druckgeschwindigkeit (bis mm/s)

Druckbreite (bis mm)

Etikettenrolle Durchmesser (bis mm)

Etikettenbreite (bis mm)

Q4.3

200

300

104

205/305

114

Q4.3

300

300

108,4

205/305

114

Etikettendrucker

Druckauflösung (dpi)

Druckgeschwindigkeit (bis mm/s)

Druckbreite (bis mm)

Etikettenrolle Durchmesser (bis mm)

Etikettenbreite (bis mm)

Q4

300

300

105,7

205/305

114

Q4

600

150

105,7

205/305

114



Der Breite

für Odette-, OCC- und GS1-Etikettten in Logistikanwendungen

Etikettendrucker

Druckauflösung (dpi)

Druckgeschwindigkeit (bis mm/s)

Druckbreite (bis mm)

Etikettenrolle Durchmesser (bis mm)

Etikettenbreite (bis mm)

Q6

200

250

168

205/305

174

Q6

300

250

162,6

205/305

174

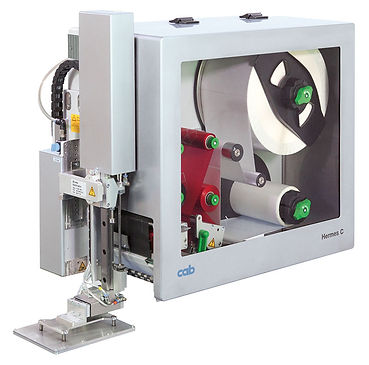

HERMES C

Zweifarbdruck- und Etikettiersystem Hermes C

Zweifarbig Drucken und Etikettieren in Echtzeit

Hermes C ist weltweit das erste Kennzeichnungssystem, das Etiketten mit zwei Farben in einem Arbeitsgang druckt und  etikettiert. Es wurde insbesondere für Anwendungen gemäß  der neuen GHS-Richtlinien entwickelt und optimiert.



Durch das integrierte Rückzugsystem werden Einzeletiketten  auf Anforderung ohne Leeretikett gedruckt und etikettiert.

Es können alle Gebindeformen gekennzeichnet werden, zum  Beispiel Flaschen, Kanister, Fässer, Eimer, Kartons oder Paletten.
Durch das modulare Baukastensystem bietet Hermes C  für jede Anwendung die richtige Lösung.

Etikettendrucker

Druckauflösung (dpi)

Druckgeschwindigkeit (bis mm/s)

Druckbreite (bis mm)

Etikettenrolle Durchmesser (bis mm)

Spannung

Hermes C

300

125

162,6

305

100 - 240

Schnittstellen für Hermes C:

  • RS232C 1.200 bis 230.400 Baud/8 Bit

  • USB 2.0 Highspeed Slave für PC

  • Ethernet 10/100 Base-T, LPD, RawIP-Printing, FTP-Printing, DHCP, HTTP, FTP, SMTP, SNMP, TIME, Zeroconf, mDNS, SOAP

  • 2x USB Master für externes Bedienfeld, Tastatur, Scanner, Service Key

  • Meldeleuchte

  • Digitale I/O

  • Applikatoranschluss

  • Externer Not-Halt

  • Drucklufthauptventil


  • Konzipiert für den industriellen Einsatz

  • Einfache Integration in Fertigungslinien

  • Schnittstellen zur Anbindung an ERP- und Prozessleitsysteme sind vorhanden



Zur Kennzeichnung von Chemikalien und Gefahrstoffen fordern das GHS und REACH neue, vereinheitlichte Piktogramme. Die Richtlinien gelten weltweit.

Bestandteil dieser Normierung ist unter anderem, dass künftig bei der Kennzeichnung unvollständig gedruckte Gefahrsymbole, zum Beispiel leere Rauten, nicht zulässig sind. Mit Hermes C können Etiketten individuell erstellt und gedruckt werden.



Wir liefern Ihnen für Ihre Anwendung Etiketten und Transferfolien, auch nach BS5609/3 zertifiziert (siehe Seite 11).

PX Q

Druckmodule für den Industrieeinsatz

Perfekte Funktion, hohe Zuverlässigkeit, komfortable Bedienung und geringer Stillstand durch Wartung! Das Druck- und Spendemodul PX Q ist speziell für das vollauto matische Drucken und Etikettieren in Industrieanwendungen konzipiert. PX Q lässt sich  in jeder Einbaulage integrieren und löst auch komplexe Kennzeichnungsaufgaben.

Eine verwindungssteife Alugusskonstruktion ist Basis für die Montage aller Baugruppen der Druckmechanik. Die lebensmittelechte Beschichtung und Edelstahlverkleidungen runden die perfekte Form mit besonderen Eigenschaften ab. Der Geräteeinbau ist schraubenkompatibel zu den Geräten des Wettbewerbs.

Spenderichtungen

Alle Druckmodule werden in linker und rechter Ausführung  angeboten. Die Druckauflösung beim PX Q4 beträgt wahlweise  300 und 600 dpi. Beim PX Q4.3 und PX Q6.3 203 und 300 dpi.

Schnittstellen für PX Q

  • RS232C 1.200 bis 230.400 Baud/8 Bit

  • USB 2.0 Highspeed Speed Device für PC

  • Ethernet 10/100 Mbit/s LPD, IPv4, IPv6, RawIP-Printing, DHCP, HTTP, FTP, SMTP, SNMP, TIME, NTP, Zeroconf, SOAP-Webservice

  • 1 x USB Host am Bedienfeld für Service Key, USB-Speicherstick, USB-WLAN-Stick, USB-Bluetooth-Adapter

  • 2x USB Host auf der Rückseite Tastatur, Barcodescanner, USB-Speicherstick, USB-WLAN-Stick, USB-WLAN-Stick mit Stabantenne, USB-Bluetooth-Adapter, externes Bedienfeld

  • Digitale I/O-Schnittstelle 24 VDC mit 10 Ein- und 11 Ausgängen

  • Digitale I/O-Schnittstelle 5 VDC mit 4 Ein- und 4 Ausgängen

  • 2-Port Ethernet Switch 10/100 Mbit/s



Der Universelle

Das Industriegerät für den präzisischen Eindruck

Etikettendrucker

Druckauflösung (dpi)

Druckgeschwindigkeit (bis mm/s)

Druckbreite (bis mm)

PX Q4.3

200

300



104

PX Q4.3

300

300

108,4

Etikettendrucker

Druckauflösung (dpi)

Druckgeschwindigkeit (bis mm/s)

Druckbreite (bis mm)

PX Q4

300

300

105,7

PX Q4

600

150

105,7



Der Breite

Ideal für Odette- und UCC-Etiketten

Etikettendrucker

Druckauflösung (dpi)

Druckgeschwindigkeit (bis mm/s)

Druckbreite (bis mm)

PX Q6.3



203

250

168

PX Q6.3

300



250

162,6



Sie suchen nach einer Komplettlösung zur Etikettierung und Kennzeichnung Ihrer Produkte - kontaktieren Sie uns!
